EV Ladetechnik - EVSE-Ladestromregelung 22kW ✔ für Elektrofahrzeuge

Dynamische Ladestromregelung (EVSE) zum schnellen Laden von Elektrofahrzeugen. Die Ladeleistung beträgt bei 22kW ca. 100 Km Laufleistung pro Stunde. Ladestromregelung von 6 – 32 A für Lastmanagement. Montage auf HUT-Schiene.

Einfache flexible Installation der Ladestromregelung

Mit dieser Ladestromregelung kann auf einfache Weise eine Ladestation für Elektrofahrzeuge realisiert werden. Die Regelung unterstützt 1-phasiges bis 3-phasiges Laden und kann einfach in einen Standard-Verteilerkasten (Zubehör) mit HUT-Schiene montiert werden. Damit ist die Ladestromregelung einfach in die Hausinstallation integrierbar und erweiterbar (Zeitsteuerung, Photovoltaik, variable Stromtarife etc.)

Die Ladeleistung wird dynamisch entsprechend der zur Verfügung stehenden Energie phasenunabhängig eingestellt. Hierfür gibt es folgende Einstellmethoden:

  1. Mit einem Potentiometer (Drehregler) oder Festwiderstand kann der gewünschte Ladestrom eingestellt werden.
  2. Über eine Spannung von 0 - 5V kann der Ladestrom bestimmt werden.
  3. Systemintegration durch EVSEInterface
    Durch das EVSEInterface (Zubehör) wird die EVSE mit einer externen Steuerkomponente (CMatic-Steuerung, Hausautomation etc.) via WLAN verbunden. Die Steuerung der EVSE durch einen Browser ist dann ebenfalls möglich.

Der Ladestrom kann in Ampere-Schritten von 6A bis 50A eingestellt werden. Gängige Ladeströme sind:

  • Bei 1-phasigen Anschluß (220V):
    Ladestrom 6A bis 32A entspricht einer Ladeleistung von 1,3 kW bis 7 kW

  • Bei 3-phasigen Anschluß (400V):
    Ladestrom 6A bis 32A entspricht einer Ladeleistung von 3,9 kW bis 22 kW

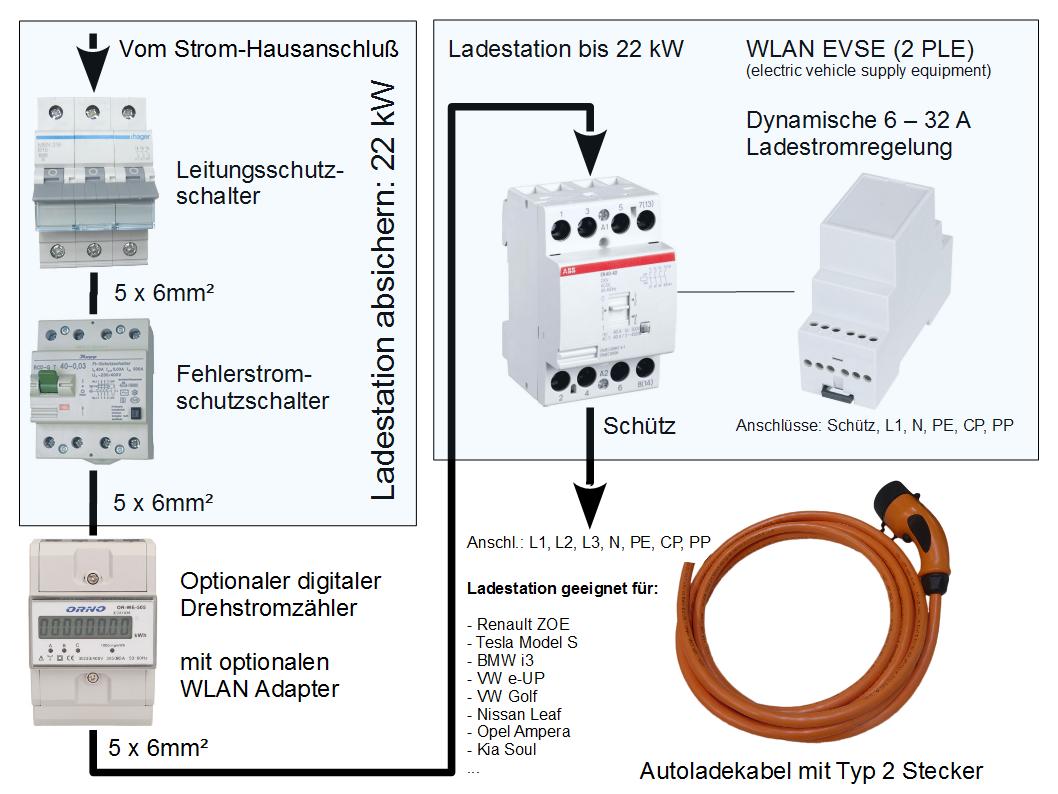

Zusammen mit einem Schütz (Zubehör) und einem Ladekabel (Zubehör) kann auf einfache Weise eine flexibe und leistungsfähige Ladestation für Elektrofahrzeuge erstellt werden.

Diese Ladestromregelung ist für das Laden von Elektrofahrzeugen mit Typ2-Anschluss (Europäische Norm) bestimmt:

  • Renault ZOE
  • Tesla Model S
  • BMW i3
  • VW e-UP
  • VW Golf
  • Nissan Leaf
  • Opel Ampera
  • Kia Soul
  • ...

Technische Eigenschaften

  • Dimension: 2 Modulbreiten auf HUT-Schiene (2 PLE)
  • Spannungsversorgung: 90 – 265 VAC
  • Leistungsaufnahme: <1W
  • Schaltleistung für Schütz: 250V / 5A
  • Betriebstemperatur: -20 to 80 °C
  • Gewicht: 120 g
  • CE-Kennzeichnung gemäß EU-Verordnung 765/2008



Lieferumfang:

1 x Phasenunabhängig Ladestromregelung (EVSE) für Elektrofahrzeuge im Ladestrombereich von 6A bis 32A

Ladestromregelung: 6 – 32 A für die HUT-Schiene

Ladestation für Elektrofahrzeuge bis 22 KW zum Laden von ca. 100 Km Laufleistung pro Stunde.

139,90 €


Fragen und Antworten zum Produkt: EVSE-Ladestromregelung 22kW ✔ für Elektrofahrzeuge

Frage:

Kann man das Modul auch mehrfach Ansteuern? Einmal über das W-LAN-EVSE-Interface und zugleich Manuell? So dass es möglich ist auch manuell Netzstrom zum landen zu verwenden?

Antwort:

Wenn Sie die Steuerleitung zwischen EVSE-Interface und EVSE-Ladestromregelung unterbrechen, wird mit höchsten Ladestrom geladen (32A). Mit einem Widerstand kann man den max. Ladestrom einstellen. Besser wäre es bei Verwendung des EVSE-Interface den Ladestrom manuell via Browser einzustellen.


Haben Sie Fragen zum Produkt? Hier Können Sie ihre Frage formulieren. Wir werden die Frage zeitnah beantworten.
Die Antwort an folgende eMailadresse senden:
