Energiemanagement - WLAN-Adapter mit vier S0-Schnittstellen

Der WLAN-Adapter besitzt 4 Anschlüsse für S0-Schnittstellen zum Auslesen von Zählerwerten beliebiger Hersteller und aller Messmedien, darunter Strom, Wasser und Wärmemenge und stellt sie via WLAN im Netz zur allgemeinen Nutzung zur Verfügung.

Damit können die Daten zur allgemeinen Analyse oder Steuerung verwendet werden.



Höherwertige Alternative zur S0-Schnittstelle: Modbus

Für eine robuste und präzise Energiedatenerfassung empfehlen wir den "WLAN-Adapter für Energiezähler mit Modbus (MQTT)" mit entsprechenden digitalen Modbus-Drehstromzählern. Präzise Leistungswerte (W) und Energiewerte (kWh) werden direkt aus den Energiezählern gelesen.



4 x S0-Schnittstelle

Über die vier S0-Schnittstellen können Verbrauchsmesswerte von Zählern mit S0-Schnittstelle ermittelt werden.




Installation ist denkbar einfach

Die Installation des WLAN-Adapters ist einfach. Es genügt den WLAN-Adapter mit den S0-Schnittstellen der Zähler und mit einer 5V-Stromversorgung zu verbinden.

Für den Anschluß an die S0-Schnittstellen ist ein 1m langes acht-adriges Verbindungskabel im Lieferumfang enthalten.

Es können beliebig viele WLAN-Adapter mit dem WLAN verbunden werden.



Datenschutz - Ihre Daten gehören Ihnen

Die Daten stehen nur auf der WLAN-Adapter zur Verfügung. Es besteht keine Verbindung zum Internet. Und es ist auch keine Registrierung oder Anmeldung bei Diensten im Internet erforderlich. Der Schutz Ihrer Daten ist somit stets gewährleistet.



Offenen Web-Schnittstelle für Integration mit der Außenwelt

Der WLAN-adapter ist für die unabhängige Integration in einem Gesamtsystem konzipiert. Für die Integration kommt die Technologie HTTP, JSON oder MQTT zum Einsatz. Mit der installierten Tasmota Firmware lässt sich das Gerät einfach in vorhandene Systeme zur Heimautomation, IoT oder M2M einbinden.

Details zur Integration des WLAN-Adapters mit vier S0-Schnittstellen in ein Smarthome-System (Openhab) findet man hier.


Webaufruf

Die Statuswerte werden im JSON-Format dargestellt. So kann der WLAN-Adapter einfach in ein bestehendes System integriert werden.


MQTT

MQTT (Message Queuing Telemetry Transport) ist ein offenes Nachrichtenprotokoll für Machine-to-Machine-Kommunikation (M2M), das die Übertragung von Telemetriedaten in Form von Nachrichten zwischen Geräten ermöglicht, trotz hoher Verzögerungen oder beschränkten Netzwerken.



Abfrage der S0-Schnittstellen des WLAN-Adapters

Abfrage der Kanäle Ergebnis im JSON-Format
Beispiel zum Auslesen der vier S0-Eingänge (C1 - C4):

a) Webaufruf:

http://cmatic-0dd06d
/cm?cmnd=Status 10

b) MQTT Subscription (Topic):

cmatic-0dd06d/tele/SENSOR
{
    "StatusSNS": {
        "Time": "2018-11-11T13:46:56",
        "COUNTER": {
            "C1": 109,
            "C2": 8,
            "C3": 6,
            "C4": 14
        }
    }
}


Verarbeitung und Auswertung

Für die Verarbeitung der Energiedaten empfehlen wir das als Zubehör erhältliche CMatic-Automatisierungssystem auf Basis von Openhab. Dieses System ist auf die Integration von Schnittstellen und Datenverarbeitung spezialisiert und darüber hinaus offen für weitere Schnittstellen im Rahmen der Automation. Natürlich kann die Datenverarbeitung auch auf anderen Systemen erfolgen.

Weitere Details finden man im Bereich "Integration von S0- und D0-Energiezählern in Openhab".




Weboberfläche von Openhab





Eigenschaften des Adapters:

  • WLAN: 2.4 GHz, IEEE802.11b/g/n
  • WLAN-Verschlüsselungsmethoden: WEP, WPA/WPA2-PSK
  • Schutzart: IP55
  • Versorgungsspannung: 5V
  • 4 x S0-Schnittstelle
  • DIN Hutschienengehäuse PLE 2

Lieferumfang:

1 x WLAN-Adapter für 4 x S0-Schnittstelle
1 x S0-Verbindungskabel, 1m lang

Die Stromversorgung ist nicht im Lieferumfang enthalten. Bitte diese passend aus dem Zubehör wählen (HUT-Schienen- oder Steckerschaltnetzteil).

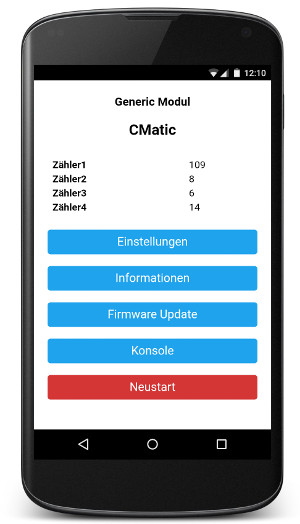

Weboberfläche des WLAN-Adapters





79,90 €


Fragen und Antworten zum Produkt: WLAN-Adapter mit vier S0-Schnittstellen

Frage:

SgDuH, wie breit ist das Gehäuse in mm? Freundliche Grüße Harald Schneider

Antwort:

Das Gehäuse ist ca. 17mm breit.

Frage:

Was ist der Unterschied zwischen dem "WLAN-Adapter mit Modbus (MQTT) für DIN Hutschiene"?

Antwort:

Der "WLAN-Adapter mit Modbus" liest Energiewerte (Energie kWh, Leistung W etc.) direkt aus dem Energiezähler aus. Der "WLAN-Adapter mit S0" kann nur Impulse zählen. Die entsprechenden Werte müssen dann erst berechnet werden (z.B. 1000 Imp/kWh).

Frage:

Gibt es Erfahrungswerte bzgl. Problemen mit dem Funkempfang in geschlossenen metallischen Schalltschränken?

Antwort:

In geschlossenen metallischen Schalltschränken beträgt die Reichweite ca. 5 - 10m. Probleme sind derzeit keine bekannt.

Frage:

Hallo, für die grafische Auswertung gibt es ein fertiges App fürs Handy? Ich möchte 8 bestehende 1 phasige bzw 3 phasige Zähler mit S0 Schnittstelle zusammenfassen und auswerten.

Antwort:

An 3 WLAN-Adapter können 12 Energiezähler angeschlossen werden. Auswertung, Darstellung und ggf. Regelung geschieht über das CMatic-Automatisierungssystem (https://cmatic.de/?accessid=2&id=2). Für den individuellen Anwendungsfall wird eine Anwendung für Browser und App auf dem CMatic-Automatisierungssystem installiert/konfiguriert (Eigenleistung). Ggf. individuelle Anwendungsentwicklung durch CMatic (https://cmatic.de/?accessid=2&id=95).

Frage:

Hallo, wieviel A zieht das Gerät im Normalfall / Maximalfall? Ich möchte an meinem 5V / 2.4A Netzteil auch noch zusätzlich einen Raspi 4 anschließen, der im Extremfall auch mal 8 Watt benötigt.

Antwort:

Die maximale Leistungsaufnahme beträgt <1 W.
