Hausautomation - WLAN-Schalter mit Temperaturmessung und Datenschutz

Der WLAN-Schalter kann Geräte mit einer Leistungsaufnahme bis 3500 W schalten. Schaltaktionen können manuell oder automatisch bei erreichen des Grenzwerts am WLAN-Schalter, via Weboberfläche oder mit Systemen wie z.B. CMatic durchgeführt werden.

Der WLAN-Schalter wird einfach mit dem Webbrowser (z.B. von einem Smartphone/Notebook) konfiguriert und so mit dem WLAN-Heimnetz verbunden. Es wird keine App und kein Clouddienst/Registrierung benötigt. Natürlich kann der WLAN-Schalter auch mit dem Browser oder per Knopfdruck (WLAN-Schalter) geschaltet werden.

Mit dem integrierten Schaltknopf kann das Relais geschaltet werden. Die Led-Anzeige signalisiert den Schaltzustand des Relais.

Mit dem WLAN-Schalter können aufwendige Schaltszenarien umgesetzt werden. Zum Beispiel können Lampen, Rolladen, Pumpen, Ventile, Heizung, Kühlung etc. geschaltet werden. Der WLAN-Schalter kann aber auch zur Überwachung von Temperaturen eingesetzt werden: Aquarium, Kühlagregate, Gewächshäuser, Warnung bei Eisgefahr etc.

Digitale Temperaturmessung

Für die digitale Temperaturmessung wird der optional erhältliche digitale Temperatursensor (wasserdicht) in die Klickenbuchse gesteckt. Der Temperatursensor wird automatisch erkannt und liefert sofort Tempertaturmesswerte. Die Temperaturmesswerte können einfach via WLAN abgefragt werden.

Der WLAN-Schalter kann mit entsprechenden Sensor selbständig automatisch schalten zum Beispiel bei:

  • Überwachen von Kühlgeräten
    Wird die Temperatur über- oder unterschritten wir das Kühlgerät aus- oder eingeschaltet.

  • Überwachen von Gewächshäusern
    Bei entsprechender Temperatur wird die Lüftung eingeleitet.

  • Warnung bei Eisgefahr
    Erreicht die Temperatur 0 °C wird Eisgefahr signalisiert und ggf. die Heizung eingeschaltet.



Temperatur über die Zeit analysieren

Via CMatic können alle Messwerte gespeichert werden. So kann eine Analyse bzw. Auswertung der Temperatur vorgenommen werden.


Datenschutz - Ihre Daten gehören Ihnen

Die Daten zum Schaltzustand stehen nur auf dem WLAN-Schalter zur Verfügung. Es besteht keine Verbindung zum Internet. Und es ist auch keine Registrierung oder Anmeldung bei Diensten im Internet erforderlich. Der Schutz der Ihrer Daten ist somit stets gewährleistet.



Offene Schnittstelle für die Integration mit der Außenwelt

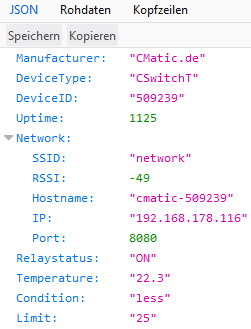

Der Schaltzustand wird via Webbrowser auf der Webseite des WLAN-Schalters oder im JSON-Format dargestellt. Für die Integration mit der Außenwelt steht ein Webzugriff und MQTT zur Verfügung. So kann der WLAN-Schalter einfach in ein bestehendes System integriert werden.



1. Webservice

Der Schaltzustand wird via Webbrowser auf der Webseite des WLAN-Schalters oder im JSON-Format dargestellt. So kann der WLAN-Schalter einfach in ein bestehendes System integriert werden.

Aktion durch lokalen Webaufruf
Funktion
http://cmatic-th-16323663/cm?cmnd=Power%20ON Kanal einschalten
http://cmatic-th-16323663/cm?cmnd=Power%20OFF Kanal ausschalten

http://cmatic-th-16323663/cm?cmnd=Power

Status des Kanals des WLAN-Schalters im JSON-Format:

{"POWER":"ON"} oder {"POWER":"OFF"}

http://cmatic-th-16323663/cm?cmnd=State

Ausführlicher Status des WLAN-Schalters im JSON-Format:

{
    "Time": "2018-03-13T09:30:17",
    "Uptime": "0T00:05:14",
    "Vcc": 3.155,
    "POWER": "OFF",
    "Wifi": {
        "AP": 1,
        "SSId": "network",
        "RSSI": 82,
        "APMac": "00:14:BF:BF:AC:B7"
    }
}

http://cmatic-th-16323663/cm?cmnd=STATUS%2010

Ausführlicher Status der Temperaturmessung im JSON-Format:

{
    "StatusSNS": {
        "Time": "2018-09-17T16:48:29",
        "DS18B20": {
            "Temperature": 24.3
        },
        "TempUnit": "C"
    }
}



 2. MQTT

MQTT (Message Queuing Telemetry Transport) ist ein offenes Nachrichtenprotokoll für Machine-to-Machine-Kommunikation (M2M), das die Übertragung von Telemetriedaten in Form von Nachrichten zwischen Geräten ermöglicht, trotz hoher Verzögerungen oder beschränkten Netzwerken.

Subscription (Topic)
Nachricht
cmatic-th-16323663/stat/POWER ON oder OFF (Status des Kanals)

cmatic-th-16323663/tele/STATE

Ausführlicher Status des WLAN-Schalters im JSON-Format:

{
    "Time": "2018-08-20T14:59:04",
    "Uptime": "0 00:05:14",
    "Vcc": 3.155,
    "POWER": "OFF",
    "Wifi": {
        "AP": 1,
        "SSId": "network",
        "RSSI": 82,
        "APMac": "00:14:BF:BF:AC:B7"
    }
}

cmatic-th-16323663/tele/SENSOR

Ausführlicher Status der Temperaturmessung im JSON-Format:

{
    "Time": "2018-08-20T14:59:04",
    "DS18B20": {
      "Temperature": 24.3
    },
    "TempUnit": "C"
}
Publish (Topic)
Nachricht
cmatic-th-16323663/cmnd/POWER ON oder OFF (Schaltet Kanal)



Konfigurierbare Regeln im WLAN-Schalter

Mit den konfigurierbaren Regeln kann der WLAN-Schalter selbständig die Temperatur regeln.

  1. Ist ein gemessener Temperaturwert kleiner als der Grenzwert (Limit), dann wird ein Verbraucher automatisch eingeschaltet. Sonst ist er ausgeschaltet.

    Anwendungsbeispiele: Umwälzpumpe für Warmwasser, Aquariumheizung, Gefrierschutz etc.

  2. Ist ein gemessener Temperaturwert größer als der Grenzwert (Limit), dann wird ein Verbraucher automatisch eingeschaltet. Sonst ist er ausgeschaltet.

    Anwendungsbeispiele: Kühlung, Lüftung etc.



Konkretes Beispiel für eine Regel

Es soll ein Umwälzpumpe geregelt werden:

  1. Limit für Wassertemperatur-Untergrenze im Rücklauf: 38°C
    Wird die Wassertemperatur von 38°C unterschritten, so wird die Umwälzpumpe eingeschaltet.

  2. Limit für Wassertemperatur-Obergrenze im Rücklauf: 45°C
    Wird die Wassertemperatur von 45°C überschritten, so wird die Umwälzpumpe ausgeschaltet.



Mit folgender Regel kann die Umwälzpumpe als Verbraucher nach den o.g. Kriterien gesteuert werden:

rule on DS18B20#Temperature45 do power1 off endon



Praxis: Umwälzpumpe steuern und Wärmeenergie sparen

Wie mit dem WLAN-Schalter die Umwälzpumpe für Warmwasser gesteuert und Wärmeenergie gespart wird, wird hier erläutert.



Technische Daten:

Betriebsspannung: 230 V AC
Max. Schalt-Belastbarkeit: 16 A / 3500 W
WLAN 802.11b/g/n
Verschlüsselung: WPA/WPA2
Außenabmessungen: 64 x 105 x 60 mm (B x H x T)
Leistungsaufnahme: 2,0 W
Leistungsaufnahme im StandBy 1 mW



Lieferumfang

 1x WLAN-Schalter mit Temperaturmessung und Datenschutz

Der digitale Temperatursensor ist nicht im Lieferumfang enthalten. Er ist als Zubehör erhältlich.




Temperatursensor als Zubehör erhältlich



Einfaches Anschlußschema

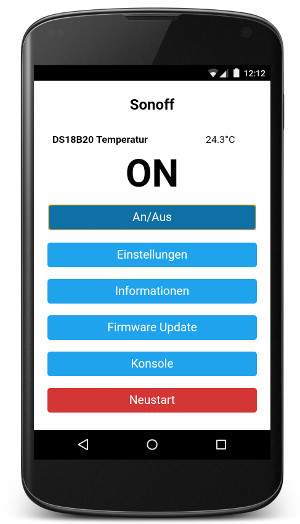

Darstellung via Sensor-Weboberfläche

Speicherung und Darstellung via CMatic

39,90 €


Fragen und Antworten zum Produkt: WLAN-Schalter mit Temperaturmessung und Datenschutz

Frage:

Guten Tag! Meine Frage ist, ob man auch 2 Temperaturen abgleichen kann. Ist es möglich, Temperatur-1 mit Temperatur-2, welche beide gemessen werden sollen, abzugleichen und wenn Temperatur-1 kleiner als 2 ist, ein Gerät einzuschalten? Vielen Dank Oliver

Antwort:

In der Standardversion ist dies nicht möglich. Wenn Sie den Standardtemperatursensor mit Stecker um einen weiteren Temperatursensor ohne Stecker parallel erweitern und eine entsprechende "Rule" definieren könnte es funktionieren.

Frage:

Wie kann ich den WLan Schalter vom Internet aus erreichen und den angeschlossenen Verbraucher schalten? Im WLan habe ich Zugriff auf die Weboberflache und alles funktioniert. Um eine kurze Erklärung wäre ich dankbar.

Antwort:

Der HTTP-Server des WLAN-Schalters muß durch den Router Ihres Heimnetzes freigegeben werden: https://avm.de/service/fritzbox/fritzbox-7590/wissensdatenbank/publication/show/1376_MyFRITZ-Freigaben-einrichten/
