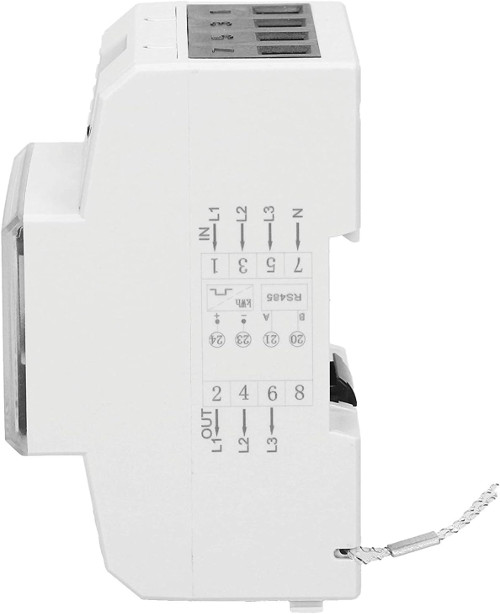

Energiemanagement - Digitaler Drehstromzähler 3P x 80A mit Modbus und S0 für DIN Hutschiene - MID

Mit einem Grenzstrom von 80A ist dieser MID-Energiezähler für unzählige Anwendungen verwendbar z.B. zur Verrechnung von Verbräuchen an Heizungen, Pumpen oder bei der Energieproduktion z.B. im Photovoltaikumfeld.

Nur Energiezähler mit dem MID-Konformitätskennzeichen können für die Abrechnung von Energiekosten eingesetzt werden.

Seine kleine Baubreite von 4 Teilungseinheiten mit einfacher Aufrastmontage für 35mm DIN Trägerschienen und sein großer Lastbereich machen dieses Gerät zum direktmessenden Allrounder.

Die Lesbarkeit des übersichtlichen beleuchtetem Display macht neben der einfachen und direkten Bedienung nur einen Teil der unzähligen Vorteile aus. Darüber hinaus bietet der Stromzähler eine RS485 Modbusschnittstelle zur Fernauslesung und Fernwartung, als auch einen Impulsausgang.



Ideal zum Messen von Strömen (Photovoltaikumfeld etc.)

  • Direktmessend bis 80A
  • MID Zertifiziert und für Verrechnungszwecke zugelassen
  • LCD mit weiß-blauer Hinterleuchtung
  • Tageszählfunktion (per Knopfdruck abruf- und rückstellbar)
  • Anzeigemöglichkeit für momentane Last in Watt
  • S0 Ausgang
  • RS485 Modbus RTU Kommunikationsschnittstelle
  • Verwendbar in drei Phasen Wechselstromnetzen



Technische Daten:

  • 5A Nennstrom / 80A Grenzstrom
  • Elektronischer Stromzähler (3-Phasen-Drehstrom nach EN 62053-21)
  • für 4-Leiter Drehstromnetze / CE Zertifiziert
  • LCD Display
  • Anschluss: 3x230V/400V AC
  • Betriebsbereich: 184-265 VAC / 0,1 ~ 100A
  • Eigenstromverbrauch: < 2 Watt
  • Frequenz-Bereich: 45 ~ 66Hz
  • Anschlussklemmen bis 25mm²
  • Genauigkeitsklasse: 1
  • S0-Schnittstelle: 1000 Impulse / kWh
  • Optische Anzeige via LED
  • Temp.-Bereich: -25°C bis +55°C
  • Rel. Luftfeuchtigkeit: bis 90% rF
  • Montage auf 35mm HUT-Schiene (4 TE)
  • Abmessung:  72 x 100 x 66 mm - entspricht 4 TE
  • Befestigung auf 35 mm DIN Trägerschiene
  • Schutzklasse: IP51 / Class II
  • MID Zertifizierung: JA - Zertifikat 0120/SGS0213
  • Zertifizierung: CE IEC62053-21 EN50470-1/3



Kommunikation MODBUS RTU

  • Serielle Kommunikation: RS485 MODBUS RTU
  • Übertragungsgeschwindigkeit: 1200, 2400, 4800, 9600 bps
  • max. Übertragungsentfernung: 20m



Messwerte

  • Leistung (W)
  • Scheinleistung (VA)
  • Blindleistung (var)
  • Leistungsfaktor
  • Frequenz (Hz)
  • Wirkenergie Bezug (kWh)
  • Blindenergie Bezug (kvarh)

Pro Phase:

  • Spannung (V)
  • Strom (A)
  • Leistung (W)
  • Scheinleistung (VA)
  • Wirkenergie Bezug (kWh)
  • Blindleistung (var)
  • Leistungsfaktor



Lieferumfang:

1 x Digitaler Drehstromzähler





89,90 €


Fragen und Antworten zum Produkt: Digitaler Drehstromzähler 3P x 80A mit Modbus und S0 für DIN Hutschiene - MID

Frage:

Da ich ja eine modulare Solaranlage mit einpfhasigen 1200W-Wechselrichtern erstelle, werde ich irgendwann über die 4,6 VA pro Phase kommen. Daher werde ich die Wechselrichter auf verschiedene Phasen verteilen. Kann ich dies mit dem Drehstromzähler auslesen, oder misst er wirklich nur Drehströme?

Antwort:

Der Wechselrichter misst pro Phase Spannung gegen Neutralleiter (V), Strom (A), Leistung (W) und Energie (kWh) und über alle Phasen Leistung (W) und Energie (kWh). Neben der LCD-Anzeige können die Energiewerte auch über den Modbusanschluss (2-Draht-Signalanschluss) des Zählers ausgelesen werden.


Haben Sie Fragen zum Produkt? Hier Können Sie ihre Frage formulieren. Wir werden die Frage zeitnah beantworten.
Anti-Spam - heutigen Wochentag auswählen:
Die Antwort an folgende eMailadresse senden:


Ergänzende Produkte ...
Digitaler Zweirichtungsstromzähler (5) 45A mit Modbus für DIN Hutschiene - MID
Mit einem Grenzstrom von 100A ist dieser geeichte MID-Energiezähler für unzählige Verbrauchsermittlungen verwendbar (Heizungen, Pumpen, Steuerungs- und Verteilerbau, Regeltechnik). Über die Modbus Schnittstelle kann der Verbrauch ausgelesen werden.

59,90 €
Modbus-Adapter für Energiezähler mit Modbus (WLAN oder LAN)
Der Modbus-Adapter verbindet bis zu 8 Modbus-Energiezähler mit dem WLAN- oder LAN-Netzwerk. Dabei liest der Adapter die Energiewerte aus den Zählern über Modbus RS485(RTU) aus und stellt diese den anfragenden System zur Verfügung.

109,90 €
